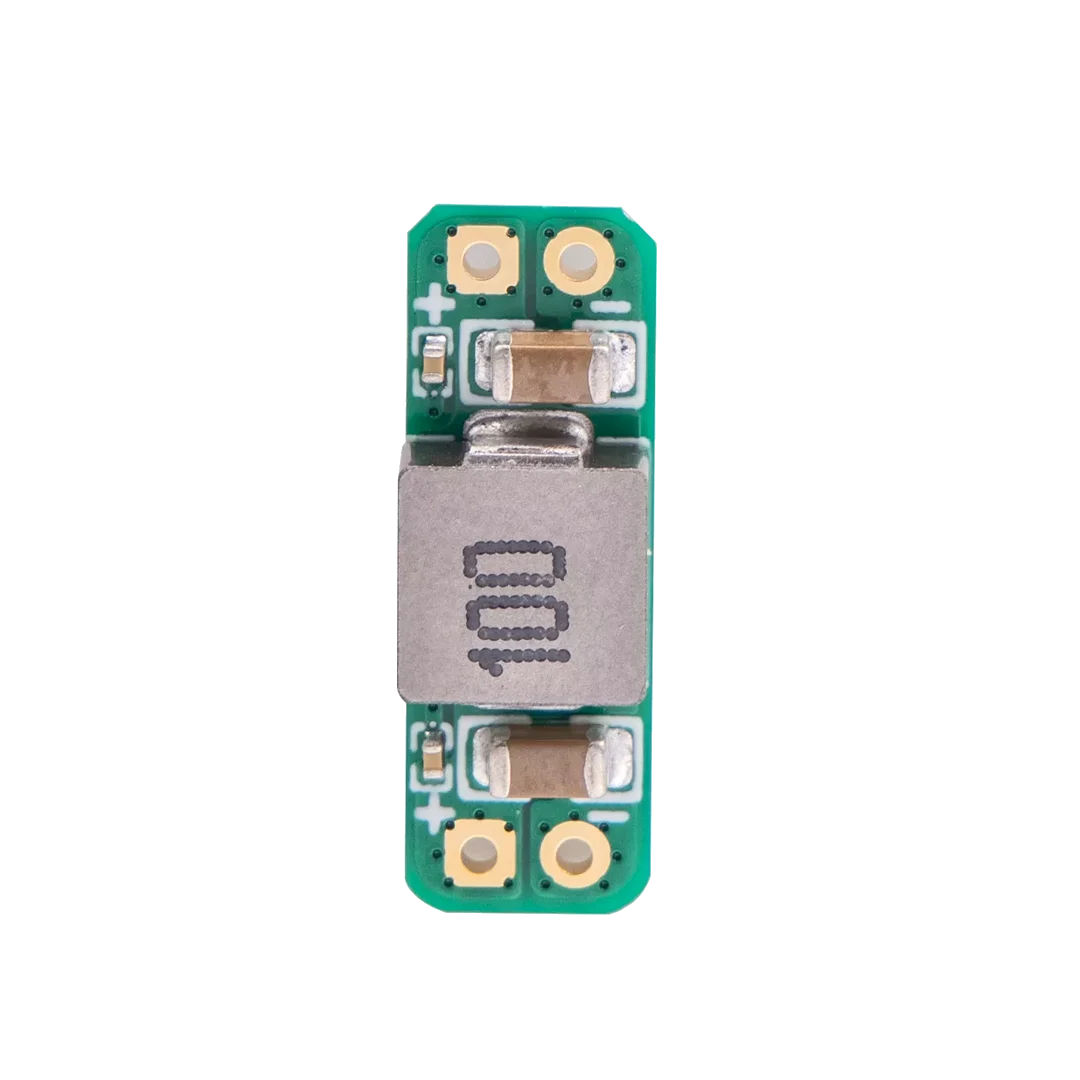

Фильтр LC iFlight 3A 50V

Описание

Электродвигатели и регуляторы скорости (ESC) квадрокоптера могут создавать электрические помехи, ухудшающие качество FPV-видеосигнала. Этот компактный и эффективный LC-фильтр, использующий компоненты с высокой индуктивностью и емкостью, предназначен для очистки питания постоянного тока от шумов, которые часто становятся причиной появления полос на изображении при беспроводной передаче видео.

Наиболее распространенным признаком наличия помех является появление раздражающих полос на экране во время полета. Проблемы часто возникают в чувствительных FPV-системах при использовании длинных проводов питания (более 7 см), дефиците места для укладки кабелей, недостаточной фильтрации видеопередатчиков, наличии шумов от регуляторов скорости или импульсных преобразователей напряжения (DC-DC), а также — что встречается чаще всего — при питании всей электроники от одного аккумулятора для снижения веса. Помехи могут проявляться в виде полос, «зебры» (горизонтальных полос), случайных сбоев изображения и сокращения дальности передачи сигнала.

Например, если аккумулятор (12 В), питающий двигатели вашего робота или радиоуправляемой модели, также обеспечивает питание видеокамеры и видеопередатчика (VTX), то данный LC-фильтр поможет уменьшить видеопомехи, возникающие во время работы двигателей.

Особенности:

Идеально подходит для чувствительных FPV- и RC-компонентов при использовании одного аккумулятора.
Фильтрация осуществляется как по «плюсу», так и по «минусу» (синфазная фильтрация).
Рассчитан на напряжение до 50 В и максимальный ток нагрузки 3 А.
Функции:
Снижает пульсации напряжения от импульсных преобразователей (DC-DC) и очищает питание от шумов при использовании общего аккумулятора.
Уменьшает влияние помех, распространяющихся по воздуху, и шумов, передаваемых по проводам питания.
Способствует подавлению большей части высокочастотных шумов и помех в цепи питания.
Подавляет шумы в питании, поступающем на FPV-оборудование (например, на видеопередатчик и FPV-камеру).

Характеристики

Макс. входное напряжение

50 В

Максимальный ток

3 А

Защита от переполюсовки

встроенная

Падение напряжения

очень низкое

Размеры

Размеры

20 × 7 × 4 мм

Вес

всего 1,2 ± 0,2 г
